Модуль гальванической развязки шины I2C и питания
Общие сведения

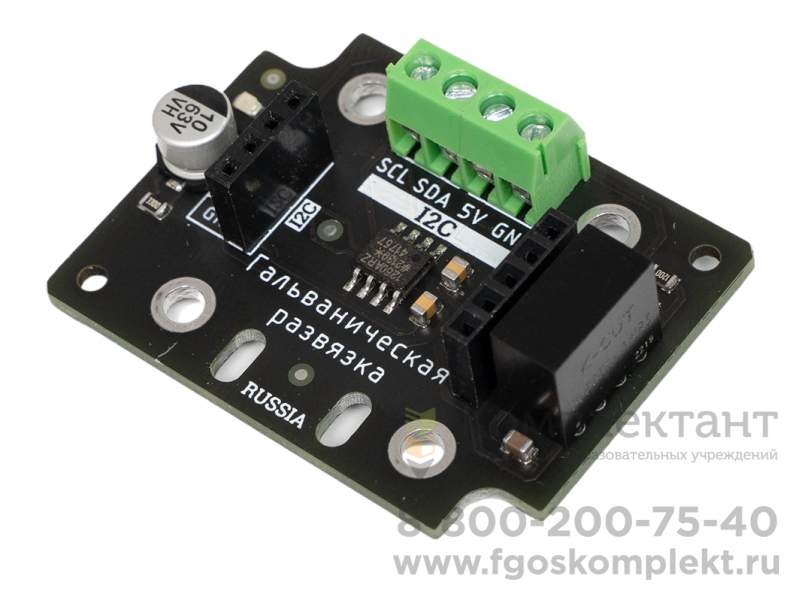

Модуль гальванической развязки шины I2C и питания - позволяет подключать устройства к шине I2C, для которых необходимо избежать любые внешние контакты с потенциалами питания. Модуль может пригодиться для подключения очень чувствительных датчиков или датчиков для измерения параметров жидкости. Гальваническая развязка осуществляется как по питанию, так и по линиям SDA, SCL шины I2C.
Например, модули pH-метр Flash-I2C или TDS/EC-метр Flash-I2C, будут показывать не точные параметры жидкости, если эта жидкость соприкасается с потенциалами питания указанных модулей. Такое может произойти, если оба модуля измеряют показания одной жидкости (влияя друг на друга), или в жидкость погружен датчик температуры в металлическом корпусе на который подан потенциал GND, или жидкость находится в электропроводном резервуаре, который случайно или специально соединен, например, с выводом GND блока питания. Но если указанные модули подключить через модуль гальванической развязки, то контакт с потенциалами питания даже через перенасыщено солёную воду не повлияет на их показания.
Видео
Редактируется...
Характеристики
- Напряжение питания: 5 В.
- Ток потребляемый модулем: до 5 мА.
- Интерфейс: I2C.
- Скорость шины I2C: 100 кбит/с.
- Уровень логического «0» подаваемый на шину I2C: < 0,35 В.
- Рабочая температура: от -45 до +85 °С.
- Габариты: 44 х 33 мм.
- Вес: 9 г.
Габариты модуля выполнены под корпус РЭА 75×40×27 мм.
Подключение

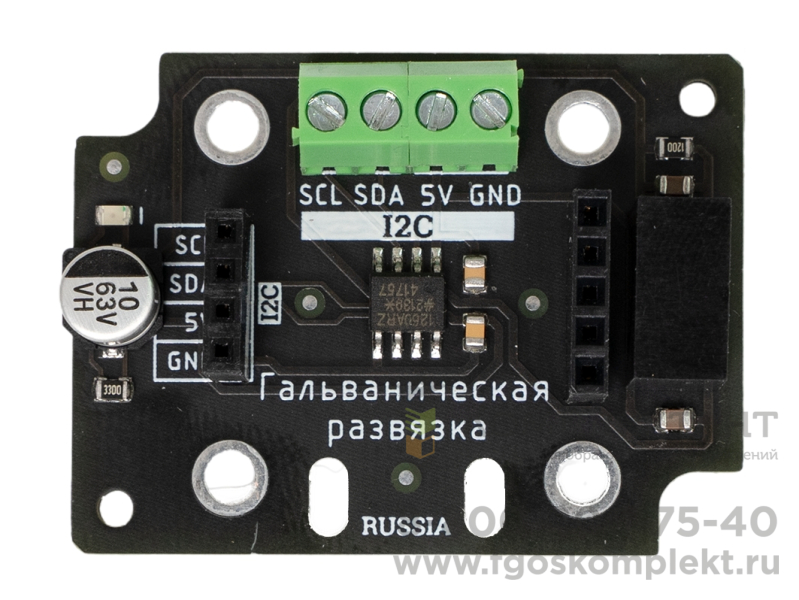

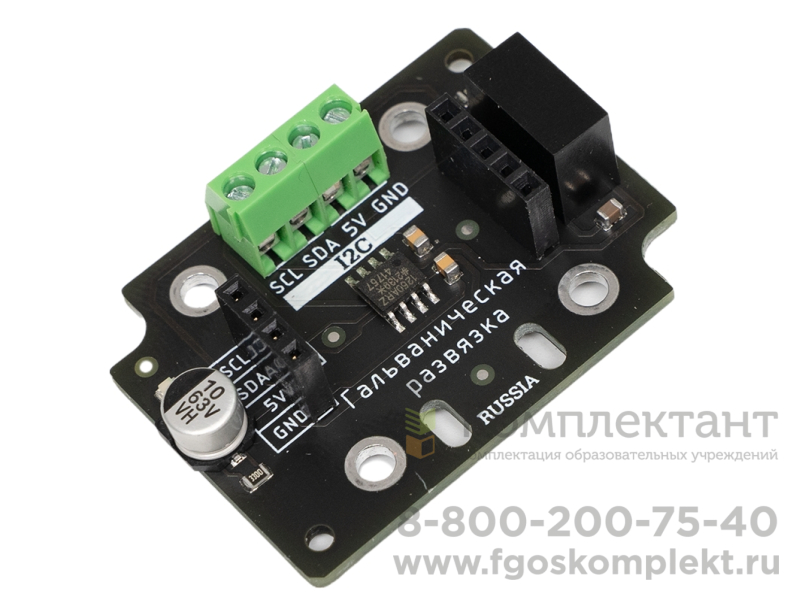

- Винтовой клеммник шины I2C имеет 4 вывода: SCL, SDA, 5V, GND и используется для подключения к контроллеру, например, Arduino.
- Колодка шины I2C имеет 4 вывода: SCL, SDA, 5V, GND и используется для подключения I2C модулей.
- Колодка дополнительного питания и крепления Trema модулей имеет три вывода: GND (нижний на картинке), 5V (средний) и NC (верхний на картинке). Выводы этой колодки не подписаны на плате, так как являются необязательными для подключения.

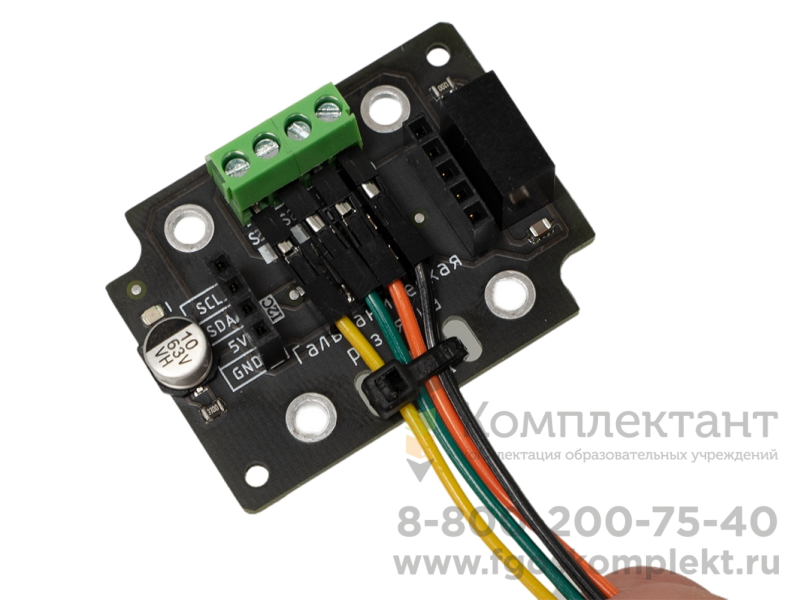

Сначала к клеммнику шины I2C подключаются кабель для соединения с контроллером. При необходимости кабель фиксируется хомутом (стяжкой) через отверстия крепления кабеля. Затем на модуль устанавливаются pH-метр Flash-I2C или TDS/EC-метр Flash-I2C, как показано на картинке.
Если к модулю планируется подключить иные устройства, то они подключаются к колодке шины I2C.

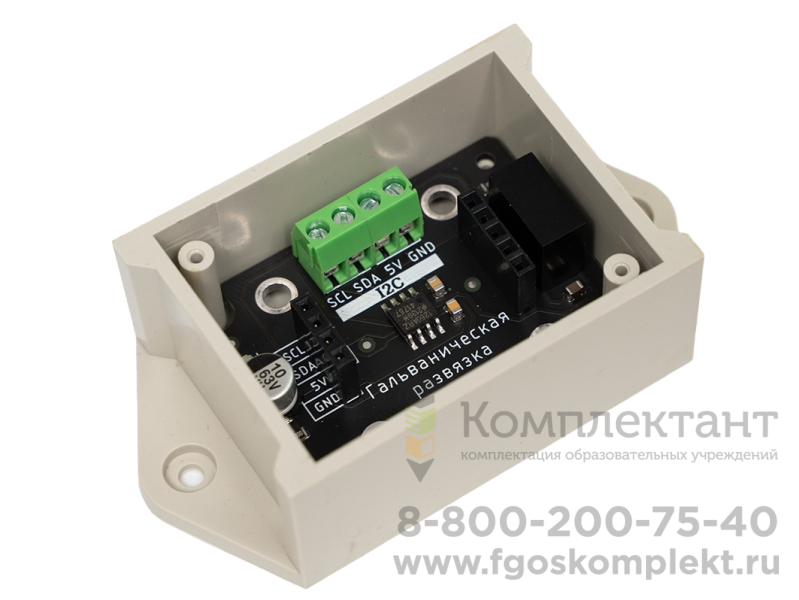

При желании модуль можно установить в корпус РЭА 75×40×27 мм, создав в нём отверстия для кабеля и разъёмов подключаемых устройств.
Комплектация
- 1x Модуль гальванической развязки шины I2C и питания.
Ссылки
- Датчик кислотности жидкости (pH-метр), FLASH-I2C.
- TDS/EC-метр для воды с щупом (Trema-модуль Flash-I2C).
- Корпус с крепёжным фланцем для РЭА 75×40×27 мм.
