LED Матрица 8x8, синяя - i2c (Trema-модуль)
Общие сведения

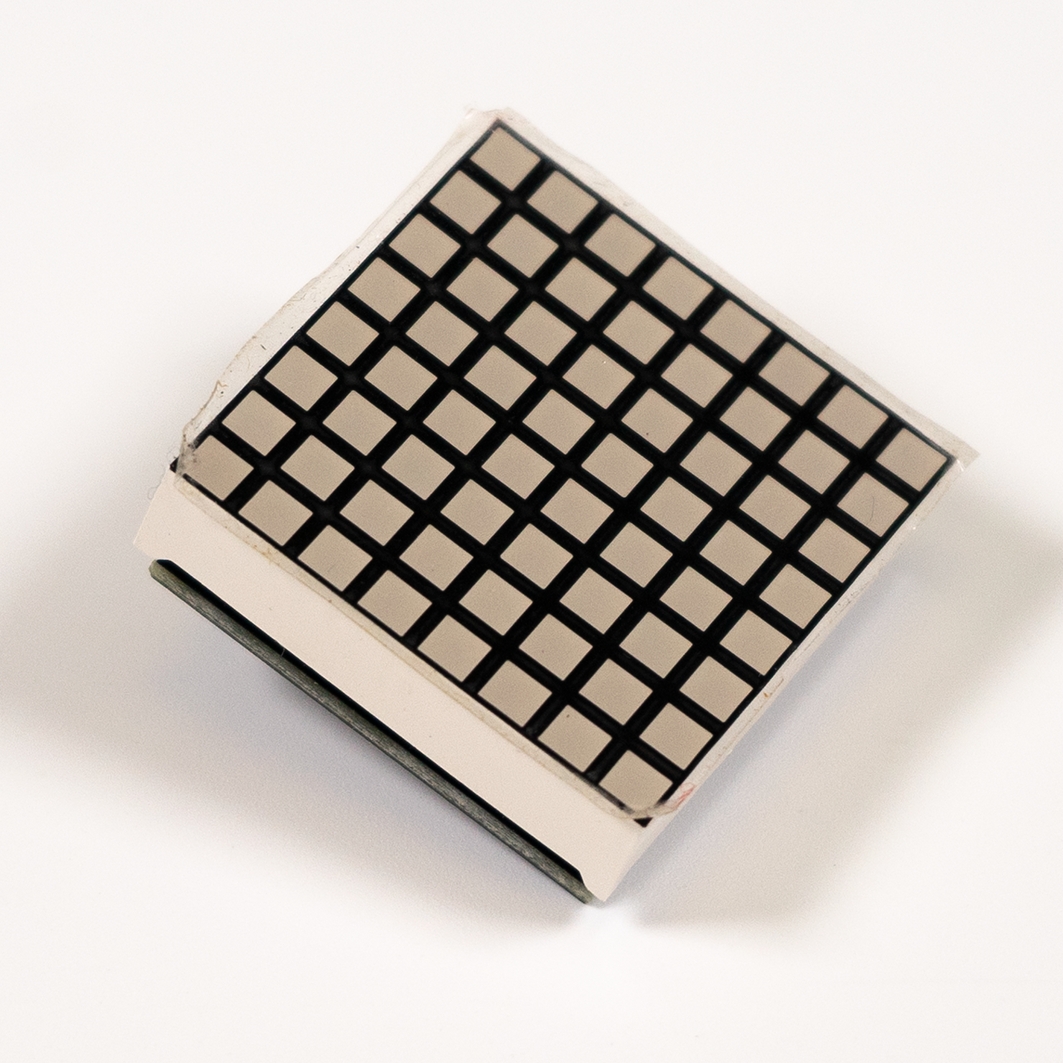

Trema-модуль I2C LED матрица 8x8 - это модуль с монохромной светодиодной матрицей размерами 8x8 пикселей. Модуль подключается по шине I2С и предназначен для вывода небольших изображений, цифр, символов или бегущей строки. Адрес для шины I2C назначается программно и сохраняется в энергонезависимой памяти модуля, благодаря чему к одной шине I2C можно подключить более 100 модулей (из которых можно создавать составные картинки).
Подробнее про модуль.
Видео
Характеристики
- Напряжение питания: 5 В (постоянного тока)
- Потребляемый ток: до 35 мА.
- Тип матрицы: монохромная.
- Разрешение матрицы: 8x8.
- Количество светодиодов: 64.
- Цвет свечения: красный.
- Развёртка: задаётся от 10 до 255 кадров/сек (по умолчанию 100).
- Шаг регулировки яркости: 1/255.
- Буфер для хранения бегущей строки: до 512 символов.
- Скорость бегущей строки: задаётся от 0,06 до 15 секунд на символ.
- Таблица символов: CP866 (поддерживает Кириллицу).
- Интерфейс: I2C.
- Скорость шины I2C: 100 кбит/с.
- Адрес на шине I2C: устанавливается программно (по умолчанию 0x09).
- Уровень логической 1 на линиях шины I2C: 3,3 В (толерантны к 5 В).
- Уровень логической 1 на выводах ADR: 3,3 В (толерантны к 5 В).
- Рабочая температура: от -40 до +65 °C.
- Габариты: 32x32 мм.
- Вес: 7 г.
Подключение
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
Trema-модуль I2C LED матрица 8x8 подключается к аппаратной или программной шине I2C Arduino. В комплекте имеется кабель для быстрого и удобного подключения модуля к колодке I2C на Trema Shield. Если на шине I2C уже имеется другое устройство, то для подключения модуля, предлагаем воспользоваться I2C Hub.
Инструкция по подключению.
Специально для Trema-модуля I2C LED матрица 8x8 нами разработана библиотека iarduino_I2C_Matrix_8x8 которая значительно упрощает работу с модулем.
Инструкция по установке библиотеки.
Комплектация
- 1x Trema-модуль I2C LED матрица 8x8.
- 1x Четырехпроводной шлейф для подключения модуля к шине I2C.
Ссылки
- Библиотека iarduino_I2C_Matrix_8x8.
- Расширенные возможности библиотек iarduino для шины I2C.
- Wiki - Установка библиотек в Arduino IDE.
- Wiki - LED Матрица 8x8, I2C (Trema-модуль).
- Wiki - LED Матрица 8x8, I2C (Metro-модуль) - Datasheet (аналог данного модуля).
